Выключатель ВД-2 Троссовый выключатель повышенной чувствительности. (Pull Rope Switch)

Выключатель дистанционный ВД-2 обеспечивает экстренное отключение или местную блокировку пуска конвейера с автоматической фиксацией отключенного положения, при усилии воздействия на трос тягового устройства не превышающее 1 кг.

Выключатель ВД-2 поставляется в комплекте с тяговым устройством, которое позволяет устанавливать один выключатель на 300 м конвейера. Тяговое устройство обеспечивает срабатывание выключателя при обрыве троса.

Технические характеристики

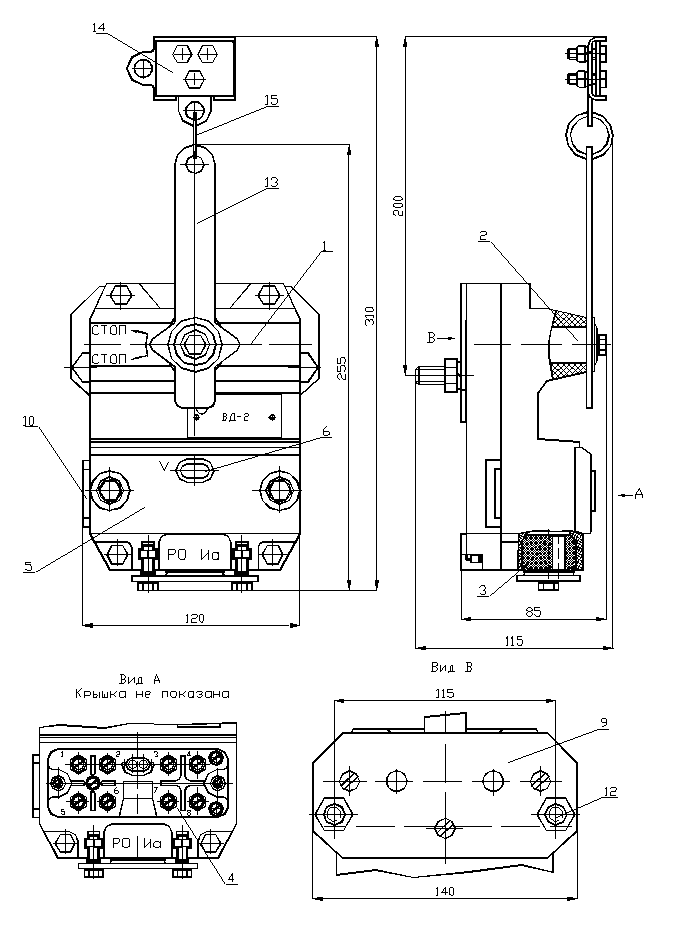

Общий вид

Выключатель состоит из корпуса 1, приводного вала 2, вводного устройства 3, камеры ввода 4, крышки камеры ввода 5, окна индикации 6, поводка 13, жимка 14 и кольца 15. Приводной вал проходит наружу через отверстие в корпусе. К валу выключателя закреплен поводок, на который производится воздействие при работе выключателя. Трос тягового устройства закрепляется с помощью жимка 14, который через кольцо 15 связан с поводком.
В камере ввода расположены элементы индикации и клеммы для подключения кабелей. На задней части корпуса расположена планка 9, с элементами крепления 12, для установки выключателя на конвейере.
Внутри корпуса расположены приводной вал, система подпружиненных рычагов, устройство фиксации, исполнительные герметизированные контакты и схема индикации.

Комплектность

Комплектность выключателя

* Комплектность тягового устройства

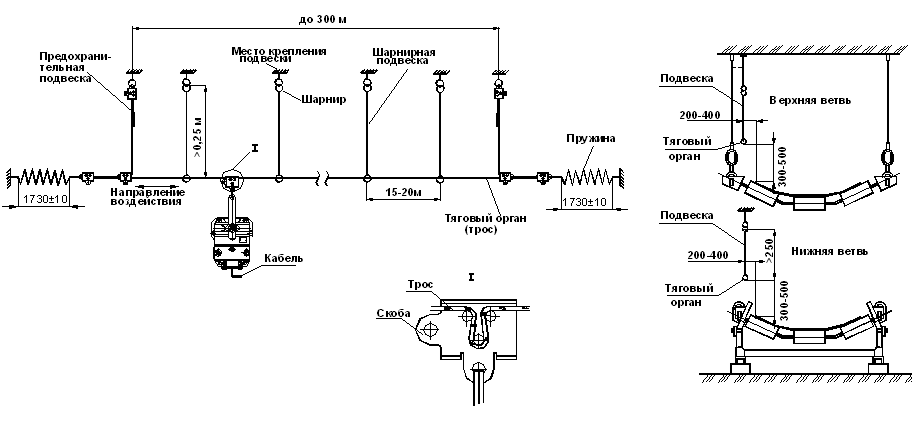

 Установка выключателя ВД-2
